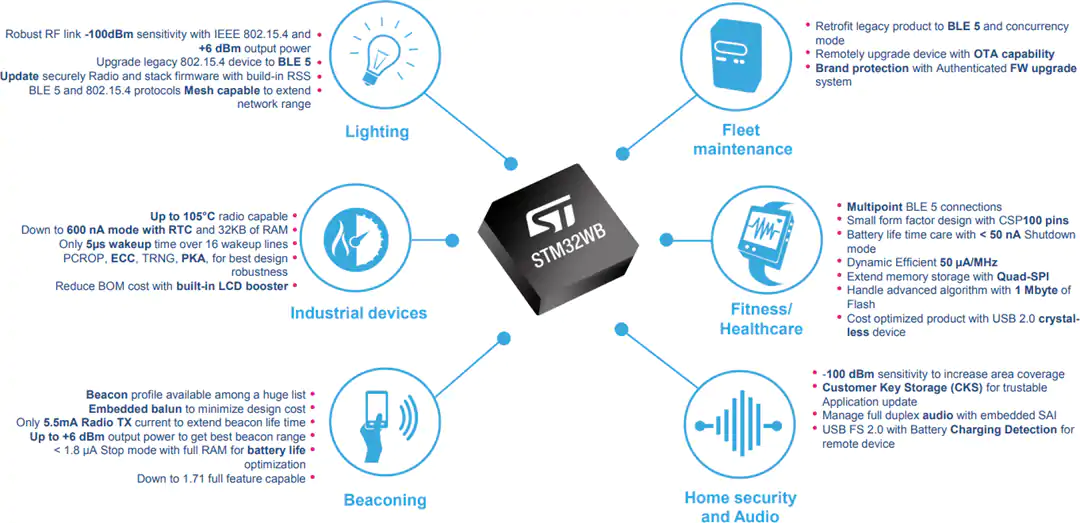

返回列表STM32雙核多協議無線MCU
STM32無線MCU的雙核架構支持實時執行應用程序代碼和網絡處理任務。因此，開發人員可確保出色的最終用戶體驗，同時也能靈活地優化系統資源、功耗和材料成本。
Arm® Cortex®-M0+網絡處理控制器包含協議堆棧，其中包括STMicroelectronics OpenThread堆棧和藍牙5堆棧（支持Mesh 1.0），后者設有多個配置文件。該無線電通用HCI和媒體訪問控制 (MAC) 層讓開發人員能夠靈活選擇藍牙低能耗 (BLE) 堆�；蚱渌鸌EEE 802.15.4專有堆棧。
先進的保護功能（對于在智能聯網設備中保護用戶數據和幫助保護知識產權非常重要）包括嵌入式客戶密鑰存儲（一個用于公鑰身份驗證 (PKA) 的橢圓曲線加密引擎）以及硬件支持AES 256位加密技術。開發人員還可以現場驗證產品，利用安全固件更新 (SFU)，支持啟動安全服務 (RSS)，從而通過無線 (OTA) 更新進行身份驗證。
STM32無線MCU采用48引腳UQFN、68引腳VQFN或100引腳WLCSP封裝，最多提供72個通用 I/O (GPIO)。所有封裝均符合ECOPACK2®要求。
特性
-
內核：
- Arm 32位Cortex-M4 CPU配備FPU, 自適應實時加速器（ART加速器™）無需等待就可從閃存操作，頻率高達64MHz，MPU，80DMIPS和DSP指令
-
無線電
- 2.4GHz
- RF收發器，支持藍牙規范v5.0和IEEE 802.15.4-2011 PHY和MAC
- 接收靈敏度：-96dBm（藍牙低功耗，1Mbps)，-100dBm (802.15.4)
- 可編程輸出功率：高達+6dBm（步長1dB級）
- 集成式平衡-不平衡轉換器，減少物料清單
- 支持2Mbps
- 專用Arm 32位Cortex M0+ CPU，用于實時無線電層
- 準確的RSSI，實現功率控制
- 適合需要兼容下列無線電頻率規范的系統：ETSI EN 300 328、EN 300 440、FCC CFR47第15部分、ARIB STD-T66
- 支持外部PA
-
超低功耗平臺
- 電源：1.71V至3.6V
- 溫度范圍：-40°C至+85/105°C
- 13nA關斷模式
- 600nA待機模式 + RTC + 32KB RAM
- 2.1μA停止模式 + RTC + 256KB RAM
- 有源模式MCU + RF (SMPS ON)< 53μA/MHz
- RX：3.8mA
- TX（0dBm時）：5.5mA
-
電源和重置管理
- 高效嵌入式SMPS降壓轉換器，設有智能旁路模式
- 超安全、低功耗BOR（斷電復位），有五個可選閾值
- 超低功耗POR/PDR
- 可編程電壓檢測器 (PVD)
- VBAT模式，具有RTC和備用寄存器
-
時鐘源
- 32MHz晶體振蕩器，具有集成式微調電容器（無線電和CPU時鐘）
- 32kHz晶體振蕩器，用于RTC (LSE)
- 內部低功率32kHz (±5%) RC (LSI1)
- 內部低功率32kHz（穩定性±500ppm) RC (LSI2)
- 內部多速100kHz至48MHz振蕩器，通過LSE自校準（精確度高于±0.25%）
- 高速內部16MHz出廠校準RC (±1%)
- 2x PLL，用于系統時鐘、USB、SAI和ADC
-
存儲器
- 高達1MB閃存，扇區保護 (PCROP）防止讀寫操作，支持真正的藍牙低能耗和802.15.4 SW堆棧
- 高達256KB的SRAM，其中64KB帶有硬件奇偶校驗
- 20x32位備用寄存器
- 引導加載程序支持、USART、SPI、I2C和USB接口
- OTA（無線）藍牙低功耗和802.15.4更新
- 四路SPI存儲器接口，具有XIP
-
豐富的模擬外設（低至1.62V）
- 12位ADC 4.26Msps，在硬件采樣過密時，高達16位，200μA/Msps
- 2x超低功率比較器
- 精確的2.5V或2.048V基準電壓緩沖輸出
-
系統外設
- 處理器間通信控制器 (IPCC)，用于與藍牙 低能耗和802.15.4通信
- HW信號量，用于CPU之間分享資源
- 2x DMA控制器（每個有7個通道），支持ADC、SPI、I2C、USART、QSPI、SAI、AES、計時器
- 1x USART（ISO 7816、IrDA、SPI Master、Modbus和智能卡模式）
- 1x LPUART（低功率）
- 2x SPI 32Mbit/s
- 2x I2C (SMBus/PMBus)
- 1x SAI（雙通道高質量音頻）
- 1x USB 2.0 FS器件、無晶振、BCD和LPM
- 觸摸傳感控制器，高達28個通道
- LCD 8x40，配備升壓轉換器
- 1x 16位，四通道先進計時器
- 2x 16位、兩個通道計時器
- 1x 32位、四個通道計時器
- 2x 16位超低功耗計時器
- 1x 獨立Systick
- 1x 獨立看門狗
- 1x 窗口看門狗
-
安全和ID
- 安全固件安裝 (SFI)，用于藍牙低能耗和802.15.4 SW堆棧
- 3x 硬件加密AES最大256位（用于應用程序）、藍牙低能耗和IEEE 802.15.4
- 客戶密鑰存儲/密鑰管理器服務
- HW公鑰驗證機構 (PKA)
- 加密算法：RSA、Diffie-Helman、ECC over GF(p)
- 真隨機數發生器 (RNG)
- 扇區防讀/寫操作 (PCROP)
- CRC計算單元
- 96位唯一ID
- 64位唯一ID 可實現802.15.5 64位和藍牙低能耗48位EUI
- 高達72個快速I/O，其中70個可耐受5V電壓
-
開發支持
- 串行線調試 (SWD)、應用處理器用JTAG
- 跨應用程序觸發，帶輸入和輸出
- Embedded Trace Macrocell™（用于應用）
-
封裝選項：
- UQFN-48、0.5mm腳距
- VQFN-68、0.4mm腳距
- WLCSP-100、0.4mm腳距
- 符合ECOPACK2要求
-
